Маркировка твердосплавных пластин: как читать CCMT, DNMG, WNMG и не ошибиться

Пластина стоит несколько сотен рублей, а ошибка в одной букве обозначения стоит недели. Приходит партия, которая не садится в державку или даёт не тот угол, и деталь ждёт. Разбираем, как читается обозначение по ISO 1832, чтобы заказывать по маркировке и не звонить с вопросом «а подойдёт ли».

Из чего состоит обозначение

Возьмём три настоящих обозначения из нашего каталога: CCMT09T304-SM, DNMG150408, WNMG080408-PM. Выглядят как случайный набор, но каждая позиция значит конкретную вещь, и читаются они слева направо.

Первые четыре знака это буквы, дальше шесть цифр, потом через дефис код геометрии от производителя. Разберём по порядку.

1. Форма пластины

C	ромбическая, угол при вершине 80°
D	ромбическая, 55°
V	ромбическая, 35°
W	тригональная, 80°
T	треугольная, 60°
S	квадратная, 90°
R	круглая
A	параллелограмм, 85°

Логика простая: чем острее угол при вершине, тем лучше пластина заходит в узкие места и тем она слабее. Ромб 35° (V) берут для контурной обработки и поднутрений, квадрат и круг ставят на черновые проходы, где важна прочность и длина кромки.

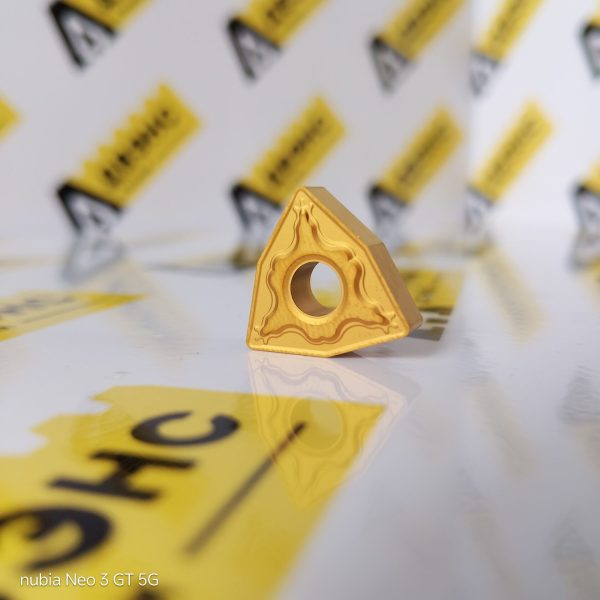

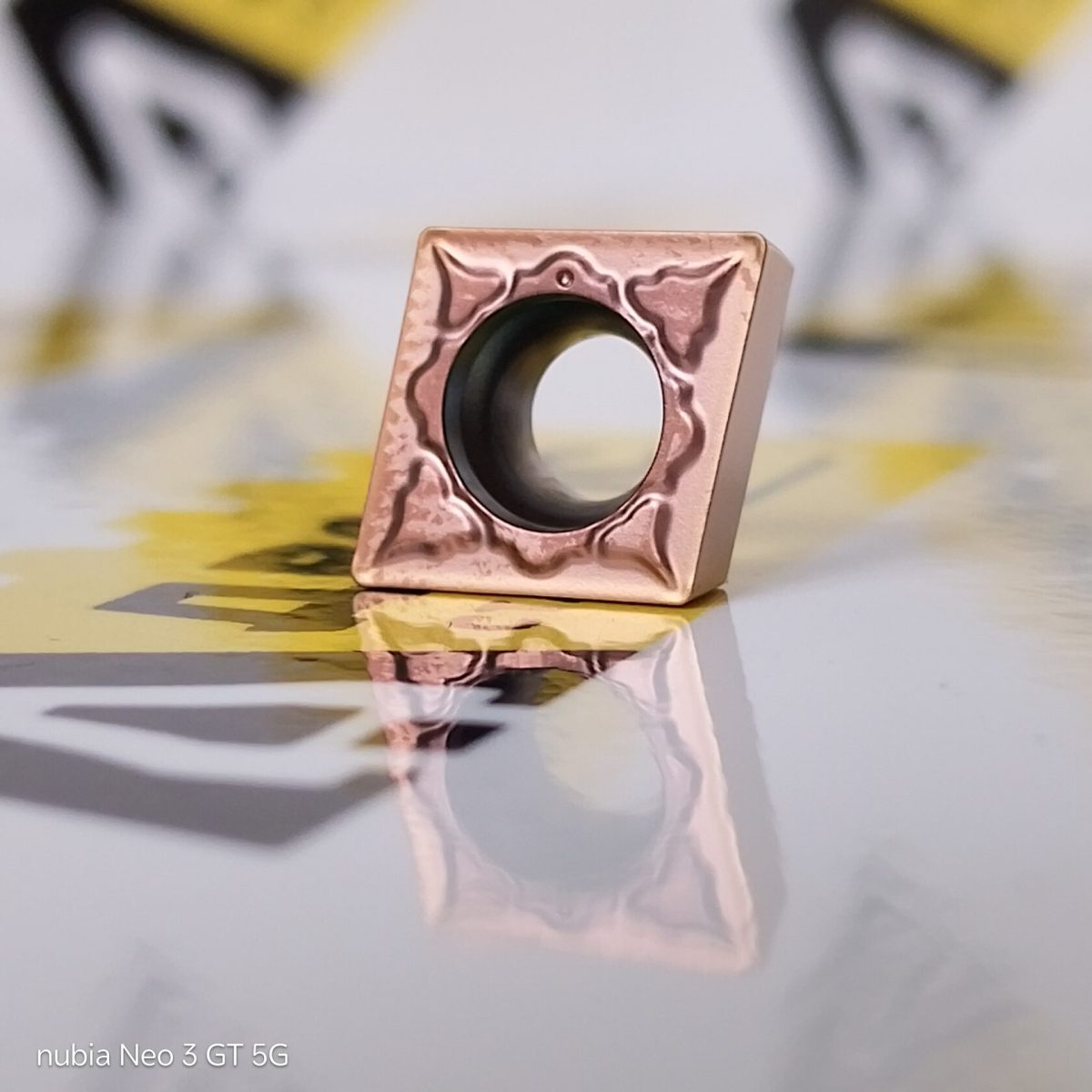

CCMT09T304-SM, ромб 80°DNMG150404-SF, ромб 55°WNMG080408-PM, тригональная

2. Задний угол

N	0°, негативная пластина
C	7°
P	11°
B	5°
D	15°
E	20°

Здесь важная практическая разница. Буква N, то есть ноль градусов, означает негативную пластину: у неё две рабочие стороны, она прочнее и дешевле в расчёте на кромку, но требует больше мощности и жёсткости станка. Всё остальное это позитивные пластины с одной рабочей стороной: режут легче, меньше тянут деталь, подходят для тонкостенных деталей и станков попроще.

Отсюда сразу видно: DNMG и WNMG из нашего каталога негативные, двусторонние. CCMT позитивная, односторонняя.

3. Класс допуска

Третья буква говорит о точности изготовления. В токарной обработке на практике встречаются две:

• M обычный класс, разброс по описанной окружности порядка сотых долей миллиметра. Это рабочая лошадка, ей делают 90% работы.
• G точный класс, допуск в разы меньше. Нужен, когда пластину меняют без переподналадки инструмента и размер должен остаться.

Если в обозначении стоит M, а вам нужно менять пластины без правки программы, это тот случай, когда стоит доплатить за G.

4. Тип: отверстие и стружколом

N	без отверстия, без стружколома
A	с отверстием, без стружколома
M	с отверстием, стружколом с одной стороны
G	с отверстием, стружколом с двух сторон
T	отверстие с конической зенковкой, стружколом с одной стороны
W	отверстие с конической зенковкой, без стружколома
X	особое исполнение, смотреть у производителя

Это та позиция, на которой чаще всего ошибаются. Буква определяет, каким винтом пластина крепится: под прямой винт или под конический. Перепутали, и винт либо не прижмёт, либо не войдёт. Смотрите на державку, а не на привычку.

5. Размер кромки

Две цифры после букв это длина режущей кромки в миллиметрах, округлённая вниз. Реальные значения для форм из нашего каталога:

CCMT 09	9,7 мм
WNMG 08	8,7 мм
SNMG 12	12,7 мм
DNMG 15	15,5 мм

6. Толщина

Следующие две позиции это толщина пластины. Коды не совпадают с миллиметрами, их надо знать:

03	3,18 мм
T3	3,97 мм
04	4,76 мм
05	5,56 мм
06	6,35 мм

Буква перед цифрой в коде толщины (как T3 у CCMT09T304) стоит там, где значение не укладывается в круглое число. Это не опечатка и не серия, это именно толщина.

7. Радиус при вершине

02	0,2 мм
04	0,4 мм
08	0,8 мм
12	1,2 мм
16	1,6 мм

Радиус выбирают не по красоте, а по глубине резания и подаче. Правило, которое работает почти всегда: подача на оборот не больше половины радиуса при вершине. Поставили радиус 0,4 и дали подачу 0,3, и кромка начнёт сыпаться. И наоборот, большой радиус на тонкой детали уводит её в сторону: растёт радиальная составляющая силы.

Читаем три обозначения целиком

CCMT09T304-SM. Ромб 80°, задний угол 7° (позитивная, односторонняя), класс допуска M, отверстие с конической зенковкой и стружколом с одной стороны, кромка 9,7 мм, толщина 3,97 мм, радиус 0,4 мм. Итог: лёгкая чистовая пластина под небольшие проходы и нежёсткие детали.

DNMG150408. Ромб 55°, задний угол 0° (негативная, двусторонняя), класс M, отверстие и стружколом с двух сторон, кромка 15,5 мм, толщина 4,76 мм, радиус 0,8 мм. Итог: универсальная рабочая пластина для наружного точения, две стороны на четыре вершины каждая.

WNMG080408-PM. Тригональная 80°, негативная, класс M, двусторонний стружколом, кромка 8,7 мм, толщина 4,76 мм, радиус 0,8 мм. Итог: прочная пластина с шестью вершинами, самая выгодная по цене за кромку на черновых и получистовых проходах.

Что означает хвост после дефиса

Всё, что идёт после дефиса (SM, SF, PM, FL, N и прочее) это не ISO. Это код геометрии стружколома и рекомендованного применения, и у каждого производителя он свой. Общая логика чаще всего такая:

• обозначения с F это чистовая обработка: малые подачи и глубины, лёгкое резание;
• с M универсальная, средние режимы;
• с R черновая: большие подачи, толстая стружка.

Но проверять надо по таблице конкретного производителя. Одинаковый суффикс у разных заводов может значить разные вещи, и это ровно та деталь, из-за которой «такая же пластина» работает по-другому. Если сомневаетесь, напишите нам обозначение целиком, мы сверим по каталогу завода.

Фрезерные и канавочные пластины читаются иначе

ISO 1832 описывает в первую очередь токарные пластины. Для фрезерования и канавок производители часто используют свои системы, и попытка прочитать их по той же схеме приводит к ерунде.

Примеры из нашего каталога: APMT и LNMU это фрезерные пластины, MGMN канавочная, где цифра означает ширину канавки в миллиметрах, WCMX и SPMG обычно идут в корпусные свёрла. Здесь первым делом смотрят, в какой корпус пластина встаёт, а не разбирают буквы.

Как подобрать замену

Если нужной пластины нет, порядок такой:

1. Первые четыре буквы менять нельзя. Форма, задний угол, класс и тип крепления определяются державкой. Поменяли букву, нужна другая державка.
2. Размер и толщину тоже не меняем. Пластина просто не сядет в гнездо.
3. Радиус менять можно осознанно. Больший радиус прочнее и даёт лучшую шероховатость, но требует жёсткости. Меньший берут на тонкостенных деталях.
4. Геометрия после дефиса это то, где есть свобода. Вместо чистовой поставить универсальную обычно можно, наоборот хуже: чистовая на черновом проходе крошится.

Что есть у нас

В каталоге 40 позиций твердосплавных пластин, разложенных по сериям, чтобы можно было искать прямо по маркировке:

• Все твердосплавные режущие пластины
• Серия DNMG и SNMG для наружного точения
• Серия CCMT и VNMG для чистовой и контурной
• Серия WNMG и WCMX
• Серия APMT и SPMG

Поиск в каталоге понимает маркировку и через пробел, и слитно: и «CCMT 09T304», и «CCMT09T304» приведут к одной позиции. Если нужного обозначения нет, пришлите его нам: мы работаем с заводами напрямую и возим под заказ, обычный срок две недели.
