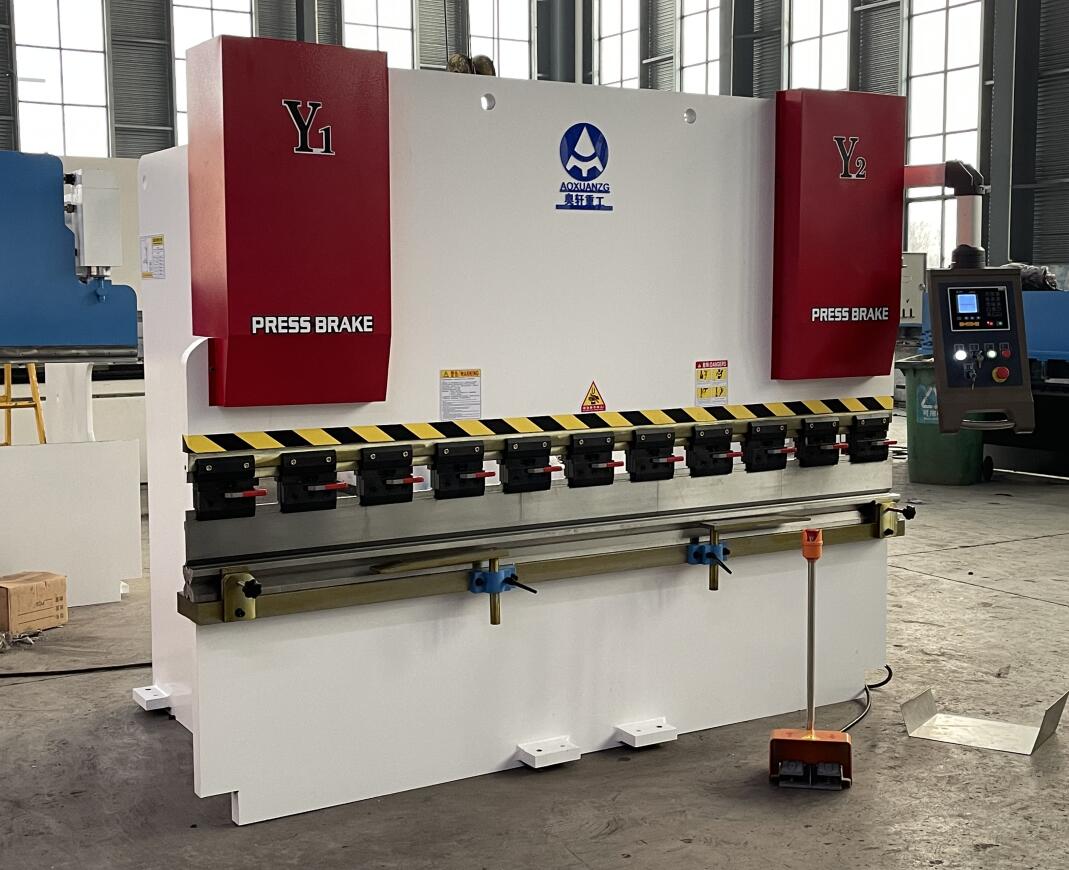

Гидравлический листогибочный пресс AOXUANZG 100/2500 с управлением E21

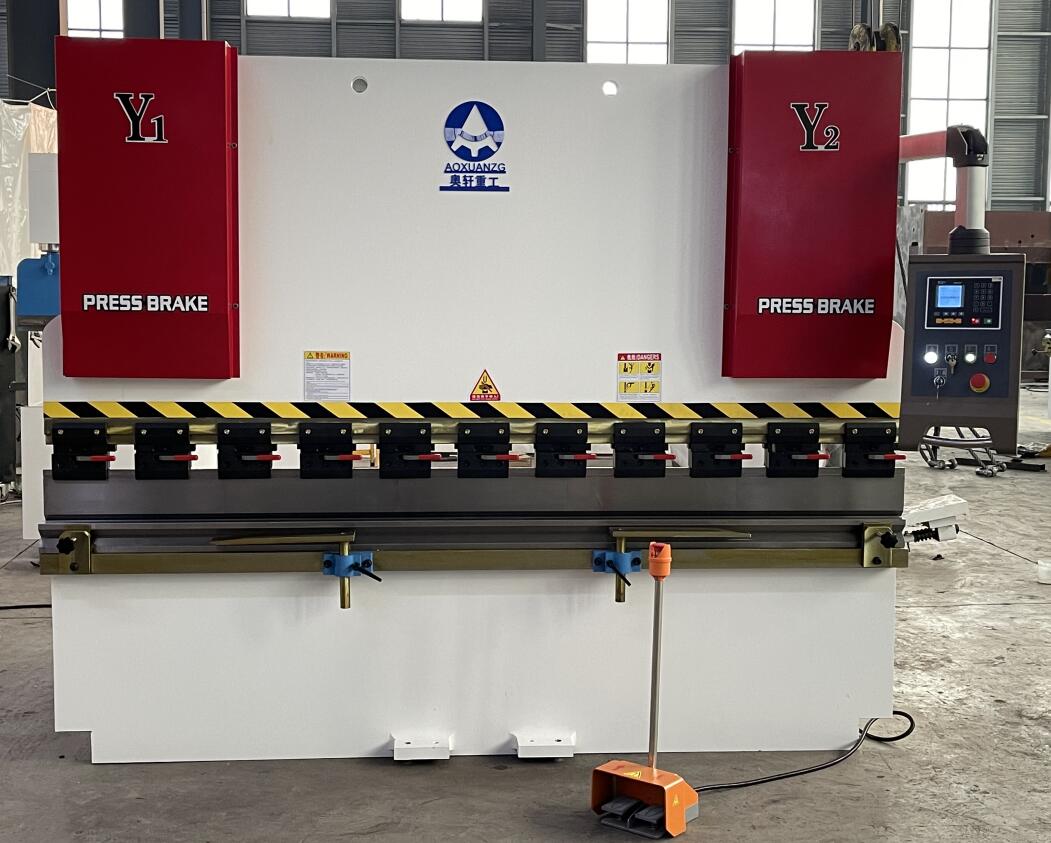

Гидравлический листогибочный пресс AOXUANZG 100/2500 предназначен для изготовления корпусных деталей, панелей, коробов, кронштейнов и профилей из листового металла. Номинальное усилие составляет 100 тонн, рабочая длина гибки - 2500 мм.

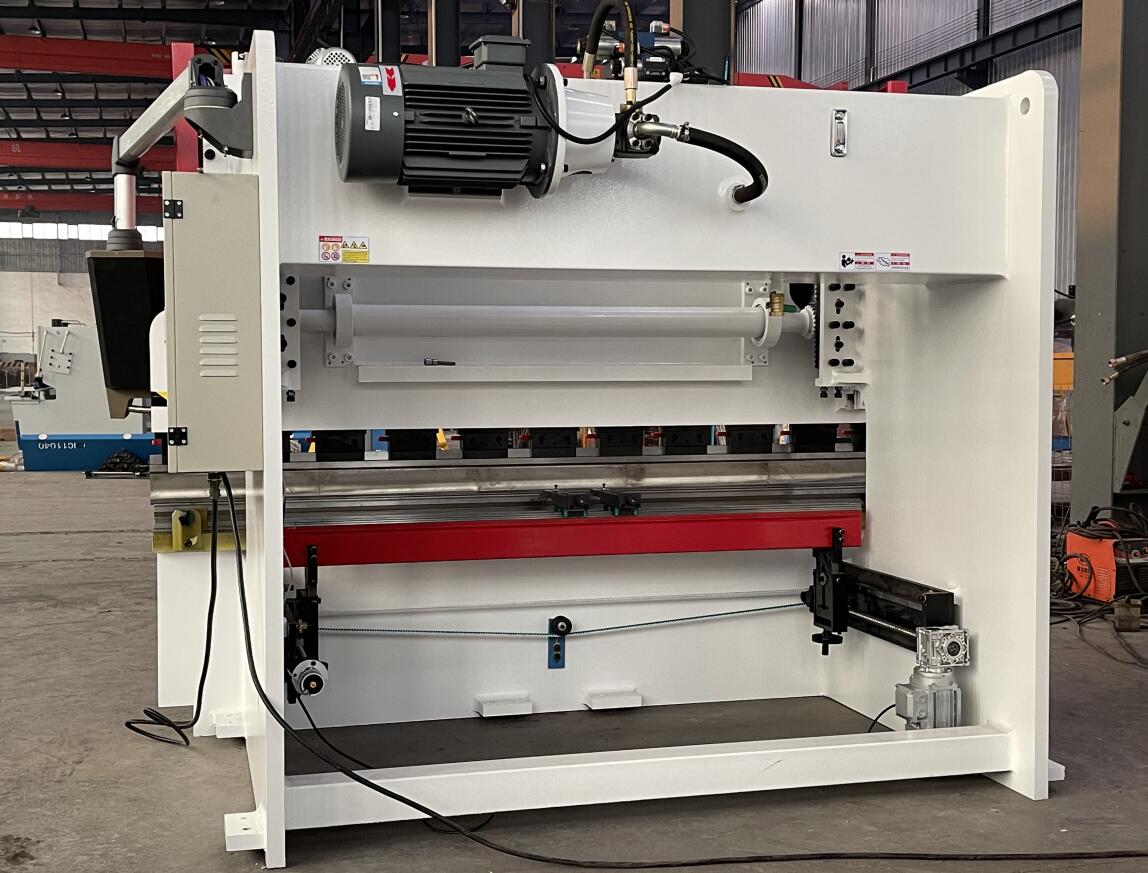

В конструкции применяется механическая синхронизация верхней балки торсионным валом, который согласует перемещение её сторон.

Система управления ESTUN E21 позволяет задавать положение заднего упора по координате X и положение верхней балки по координате Y. Поддерживаются одношаговые и многошаговые программы для выполнения последовательных гибов. Параметры вводятся с кнопочной панели и отображаются на экране.

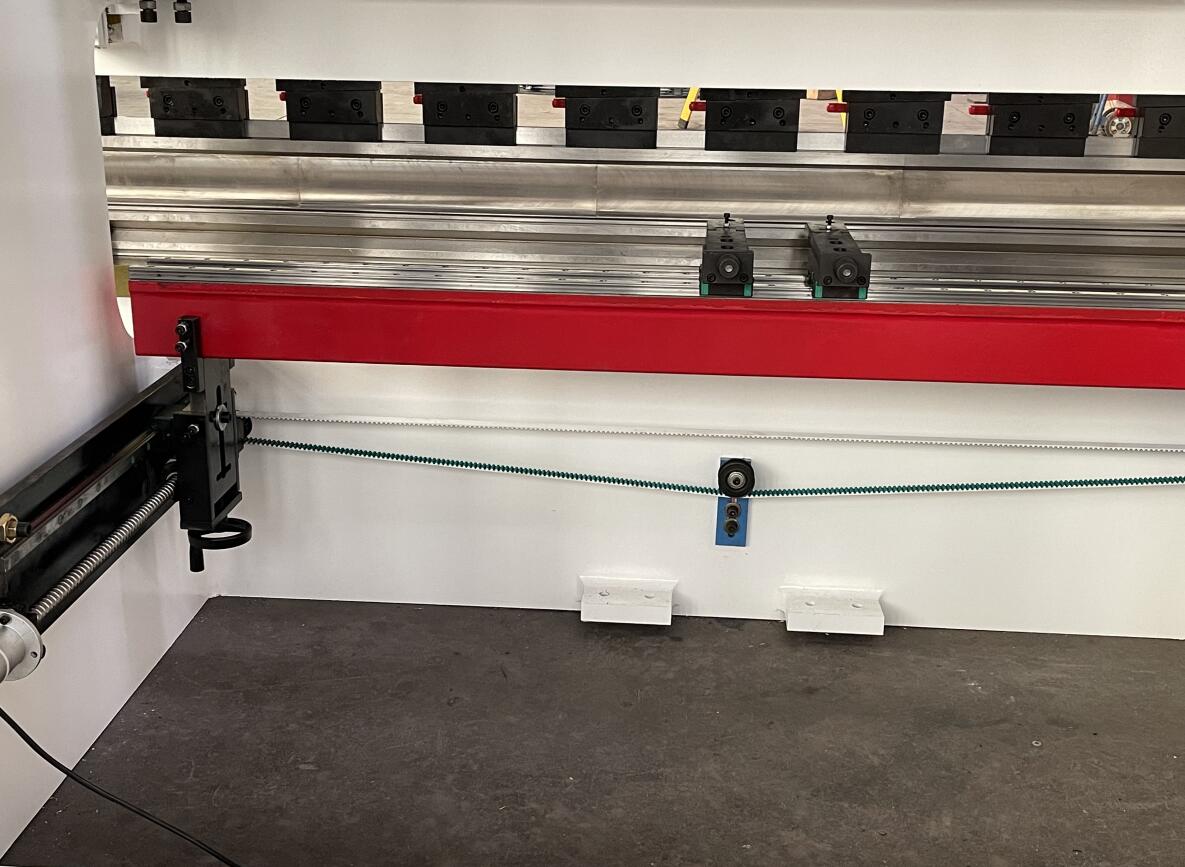

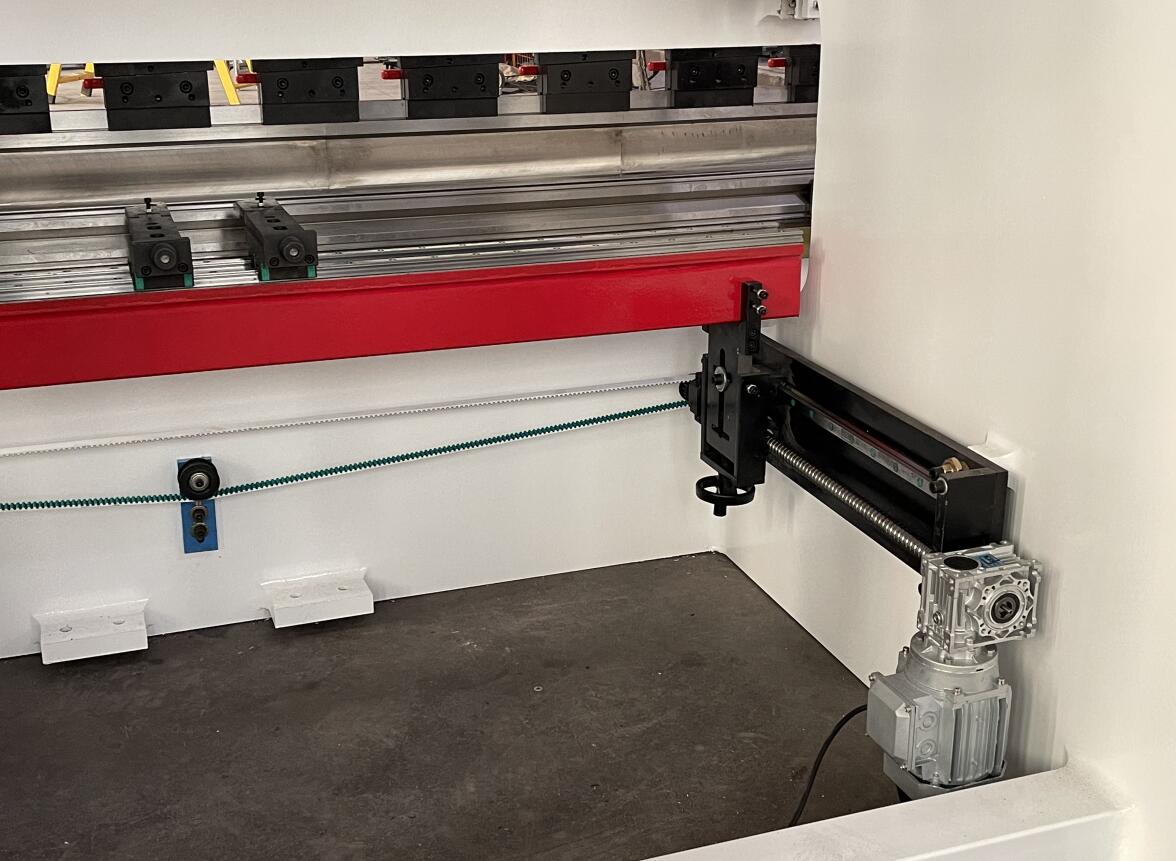

Задний упор оснащён двумя пальцами для базирования заготовки. Его механизм включает электропривод с редуктором, винтовые передачи, линейные направляющие и ременную передачу. Пальцы можно переставлять вдоль балки под размер детали.

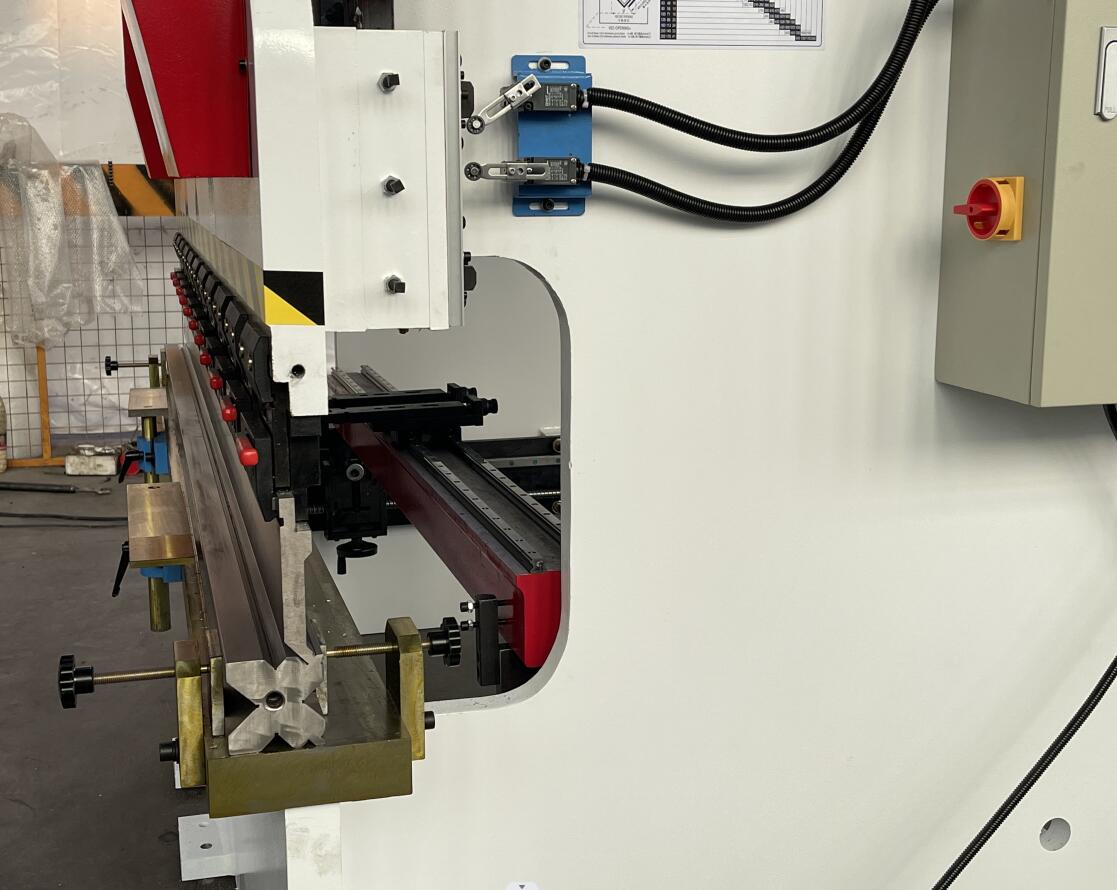

Составной верхний пуансон позволяет подбирать рабочую длину инструмента. Рычажные зажимы с красными рукоятками упрощают замену оснастки. Нижняя многоручьевая матрица имеет V-пазы различного раскрытия для выбора инструмента под конкретную операцию.

Две регулируемые передние поддержки помогают размещать заготовку перед гибкой. Пульт установлен на поворотном кронштейне. Управление рабочим циклом выполняется с педального поста с защитным кожухом; на панели предусмотрена кнопка аварийного останова.

Допустимая толщина заготовки зависит от материала, длины гиба, раскрытия матрицы и допустимой нагрузки на инструмент.
